电机壳加工用什么工装夹具

2021-04-25 14:26:32

次

由于电机壳外形结构比较复杂，外侧的大小端面就有十多处，且侧面上还有装配孔或者螺纹孔，所以如果逐条程序加工的话会又费时又费力，为了解决技术上的这个不足，电机壳厂家介绍一种新型的电机壳机加工工装夹具。

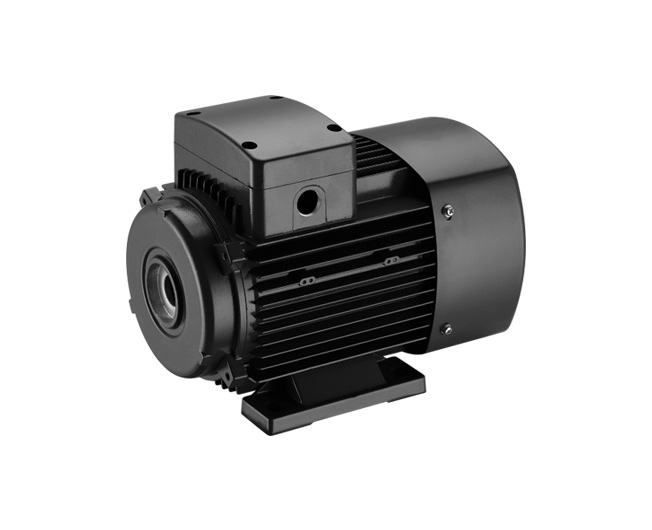

电机壳

电机壳加工的工装夹具，包括芯轴、支撑筋板、压盘、超长电机外壳、电机铁芯。

芯轴：用于支撑超长电机外壳，圆周面上均不设置三块结构相同的支撑筋板。

支撑筋板：均焊接于芯轴表面中间位置，且支撑筋板均沿芯轴表面延伸一段距离。

压盘：用于压紧超长电机外壳一侧断面具有三个卡抓。

该电机壳机加工工装夹具结构简单、合理，在加工直径细小、长度较长的电机壳时能保证电机壳两端轴承座的同心度。
